提供定制化的自動收送料系統，適應不同工件的自動化加工
適用于大批量、重切削、高精度、復雜外形的軸類件加工需求
工件直徑范圍廣泛，Ф1mm~Ф100mm 均可輕松應對

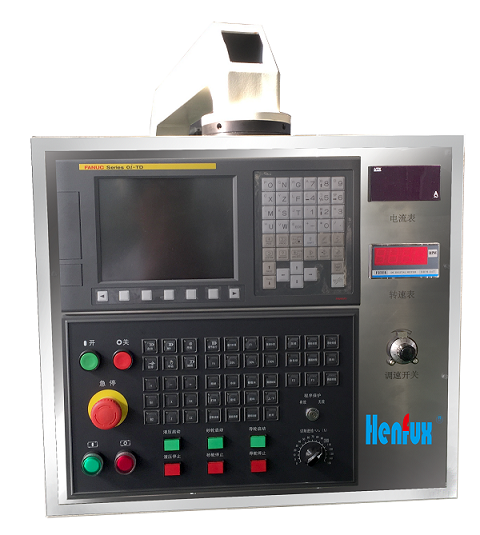

數控系統
三菱、發那科、西門子、臺達數控系統，滿足客戶 的不同需求；
定制化的界面，使磨床操作更簡單便捷；
豐富的數控程序，提升生產效率；
自動修整
根據研磨特性，提供不同類型的自動修整裝 置，金剛筆、金剛石滾輪等；
搭配數控系統，自動修整砂輪和導輪，保證每 次修整的重復精度；
數控驅動調整，自動修整不規則輪廓；

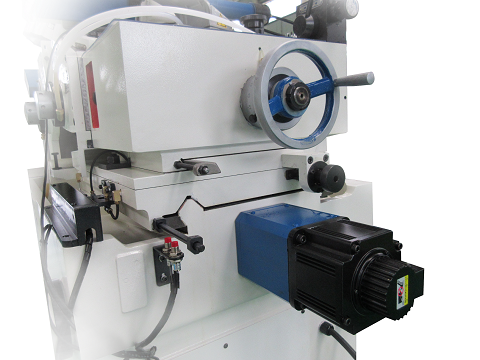

自動補償
伺服電機控制進刀，精準進給，反應迅捷， 進給精度達到 1μm；
搭配光柵尺，確保每一次進刀的精確；
數控系統控制，自動補償砂輪的磨損，保證 獲得持續的磨削精度；

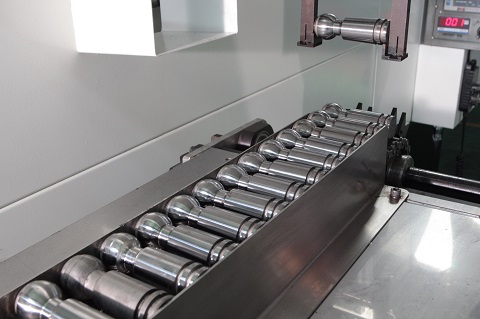

定制化自動上下料裝置
專業的研發團隊，針對研磨工件的具體要求，量 身定做專門的自動上下料系統；
通磨、壓磨、停止研磨，大型棒料、微型工件，均 可定制相應的自動上下料裝置；
配合數控系統，實現產品生產的全自動化，提升 加工效率；
顯著降低人力需求，真正實現無人值守；

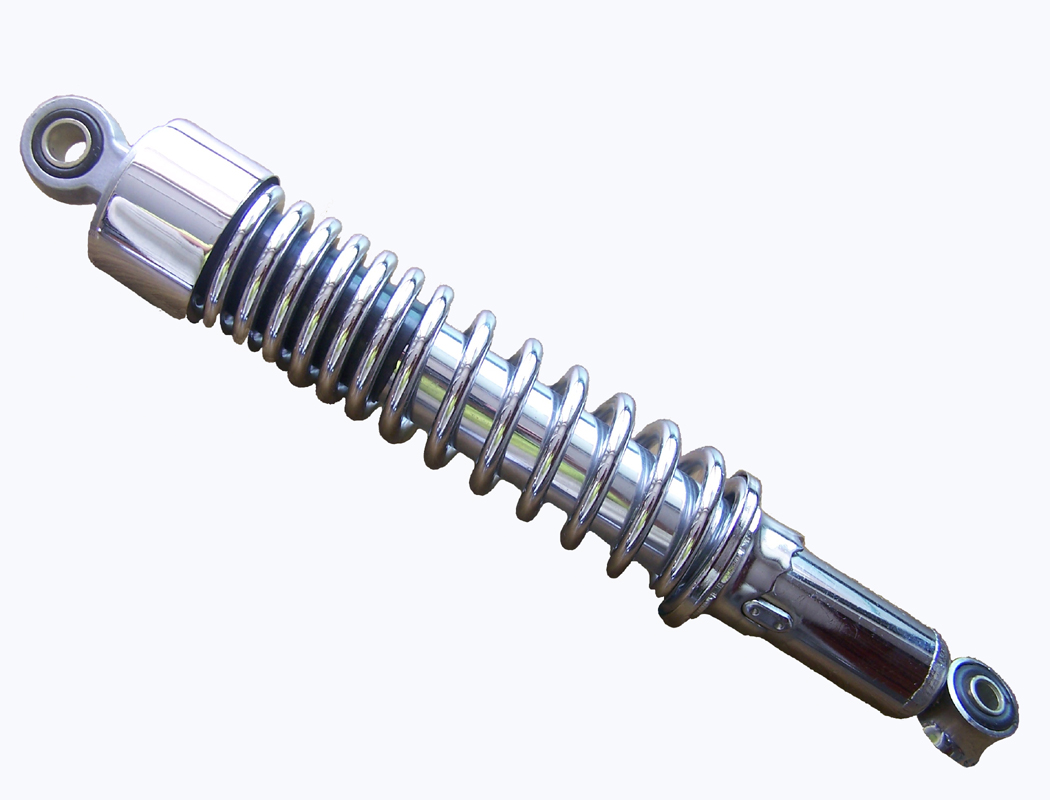

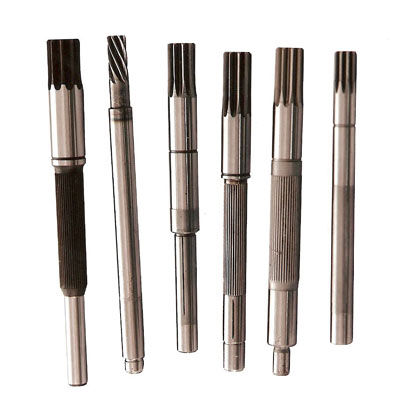

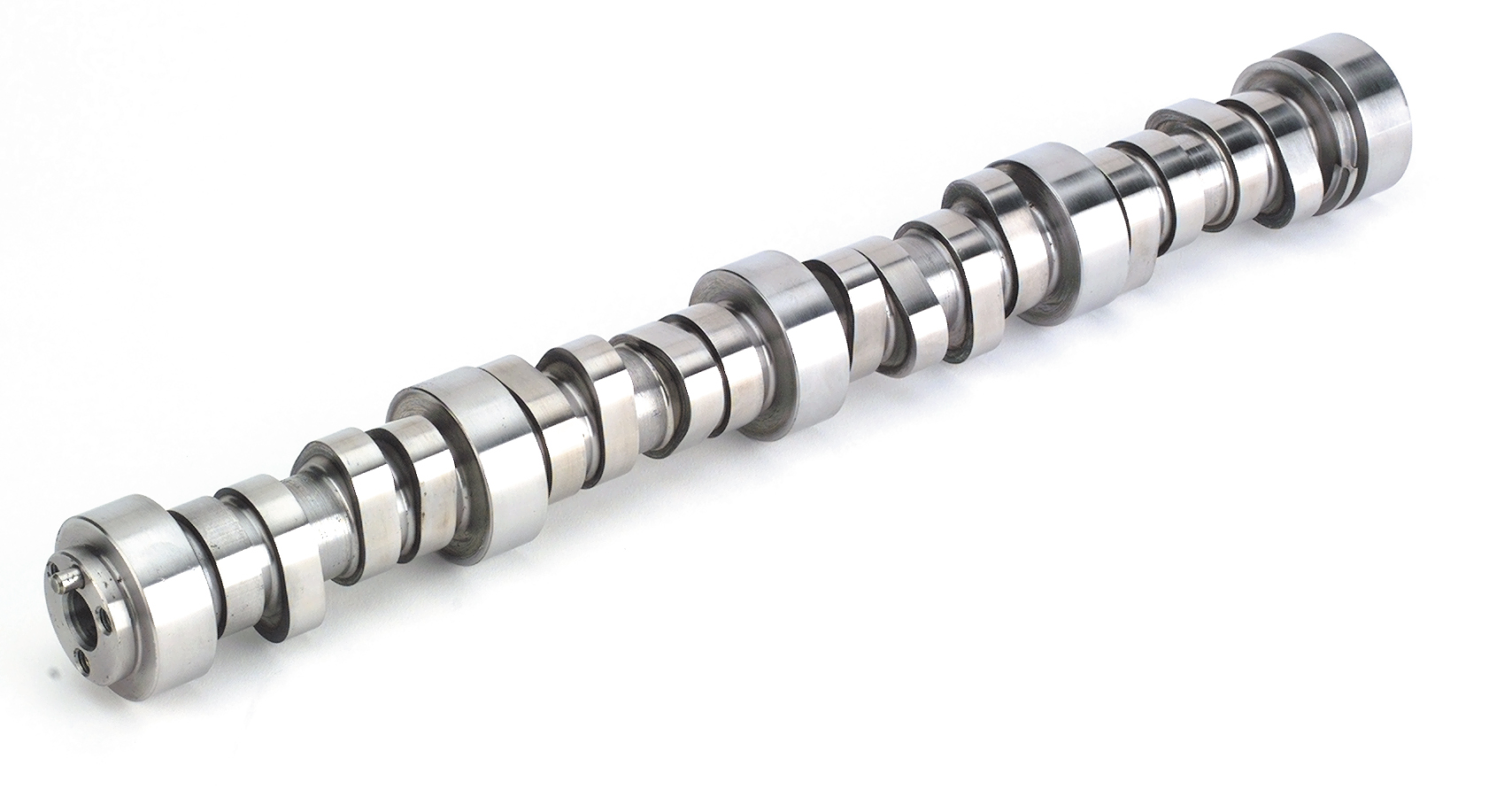

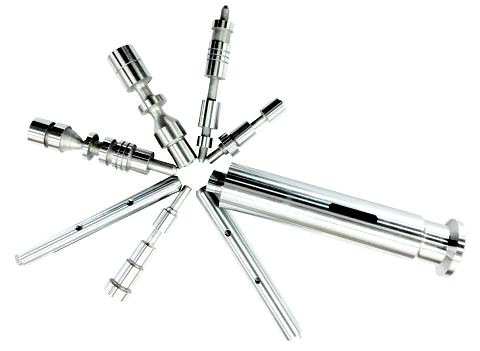

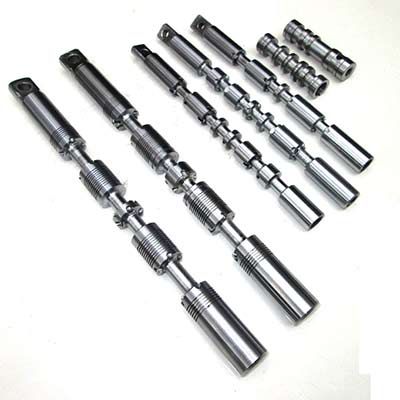

特殊形狀工件加工
通過壓磨、停止研磨等方式，對臺階、倒角、 弧面、錐面等特殊外形的工件進行加工并 保持高精度；
切削能力強，有效減少了研磨次數，并獲得 高質量的表面處理效果；
| 技術規格 | HFC-1206HMNC-17A |
|---|---|
| 砂輪 | |
| 標準工作臺直徑 | Φ1～Φ35mm |
| 特別工作臺直徑 | Φ30～Φ60mm |
| 砂輪尺寸 (外徑 x 寬 x 內徑) | Φ305×150×Φ120 |
| 砂輪轉速 | 1950(1500-2500) r.p.m* |
| 砂輪驅動馬達 | 7.5HP(5.5KW) AC380V/50Hz |
| 調整輪 | |
| 調整輪尺寸 (外徑 x 寬 x 內徑) | Φ205×150×Φ90 |
| 調整輪轉速 | (1-300)R.P.M |
| 氣壓要求 | 1.3HP(2KW) AC200V/50Hz |
| 調整輪傾斜角度 | +5°～-3° |
| 調整輪旋轉角度 | ±5° |
| 調整輪傳動方式 | 渦輪減速機傳動 |
| 主軸 | |
| 主軸形式 | 高液靜壓型 |
| 主軸旋轉精度 | ＜0.0015mm |
| 數控單元 | |
| 工作臺進給伺服單元 | 1KW AC200V/50Hz |
| 工作臺進給精度（Y1) | 0.001mm |
| 砂輪修整進給單元X1,Z1 | 0.4KW AV200V/50Hz 0.75KW AC200V/50Hz |
| 導輪修整進給單元X2.Z2 | 0.4KW AC200V/50Hz 0.75kW AC200V/50Hz |
| 機械臂進給伺服單元（B1,B2) | 0.4KW AC200V/50Hz 0.4kW AC200V/50Hz |
| 機械臂進給單元精度（B1,B2) | 0.02mm |
| 驅動馬達 | |
| 油壓泵驅動馬達 | 1HP(0.75KW) AC380V/50Hz |
| 冷卻泵驅動馬達 | 1/8HP(90W) AC380V/50Hz |
| 規格 | |
| 機器尺寸 | 1800×1400×1450mm |
| 裝箱尺寸 | 2000×1700×1700mm |
| 凈重 | 1770 kgs |
| 毛重 | 1920 kgs |
| 手輪 | |
| 工作臺微調手輪 | |
| 修整進給手輪 | |
| 工作臺進刀手輪 | |
| 調整輪微調手輪 | |
| 調整輪進給手輪 | |
